用于晶圆检测和半导体封装光学检测的工业相机
全球领先的工业相机制造商Adimec公司总部位于荷兰埃因霍温。埃因霍温是欧洲半导体制造的科技重镇,也是另外两家全球知名的半导体企业ASML和NXP的总部所在地。20多年来,Adimec一直为全球最知名的半导体设备制造商提供晶圆检测以及半导体封装光学检测的工业相机。

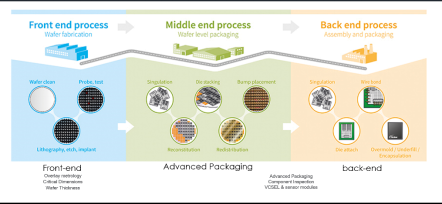

Adimec在半导体行业的前端、中端和后端的overlay metrology, critical dimension metrology, wafer thickness metrology, advanced packaging inspection, component inspection以及VCSEL & sensor module的检测方面拥有丰富的经验和成功案例。全球超过90%以上的半导体设备制造商都使用Adimec的相机。
Adimec相机的以下特点让Adimec的相机在半导体行业获得了巨大的成功。
1. 干净、原始的图像。通过针对明场和暗场的校正、对芯片伪影伪像的校正补偿、像素坏点分类、低能耗和最佳散热设计等为客户在特定应用条件下获得干净、原始的图像。让客户无需在系统层面再做针对图像的处理。
2. 针对特定应用的图像优化。Adimec的相机集成各种特殊的功能(LF FFC,可编程序列LF FFC,ROI,多重ROI,skipping mode和binning mode等)为客户在特定的应用条件下获得最优的图像质量。

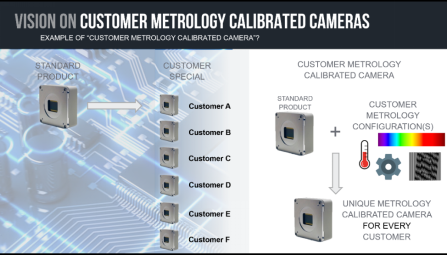

针对客户的特定应用的特殊需求,Adimec为不同客户专门开发基于标准相机+不同特殊功能的定制,来满足半导体行业不同客户、不同应用和不同设计对相机的特殊需求。
3. 高度可重复的相机性能。Adimec的每一片sensor都会做全面的检测和标定,每一片sensor的定位和组装都是在精密6轴定位仪器和洁净环境下完成的,每一个相机都做全面的测试,具有全面的可追溯性和可靠性。
Adimec是在机器视觉领域全球领先的工业相机制造商。
Adimec是高速工业相机的领军企业。CoaXPress技术由Adimec与其合作伙伴联合开发。
