摄像头RC对位贴合视觉系统介绍
1)项目简单介绍:产品为环形尺寸外形大约6X0.6毫米,环形对位工件视野大于产品尺寸即可;贴纸板长宽是10.6X8.8毫米。

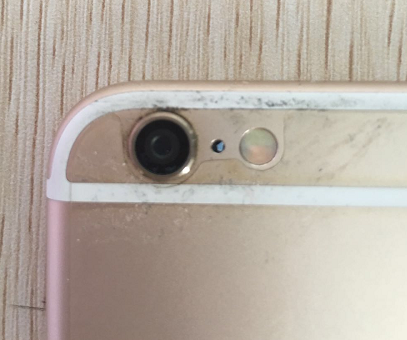

产品为环形,需要贴合到到手机圆孔上对应的环形孔位,一个手机圆孔需要贴合进去一个产品。

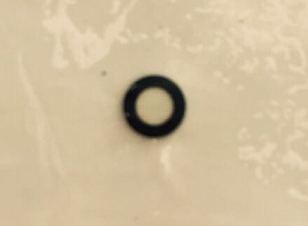

RC样品原图如下图:

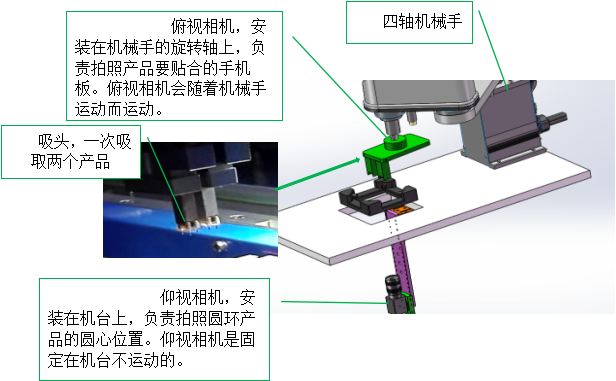

2)视觉硬件简单示意图:
3)视觉检测图像原理:

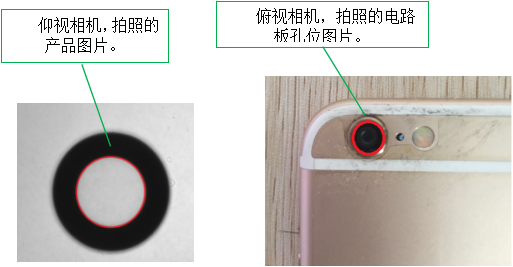

俯视相机一次拍照两个产品, 一个手机圆孔要贴合1个圆环产品。使用的视觉对位方式:
产品是是环形,要贴合到手机圆孔上孔,现在使用圆心对圆心对位计算。
抓取产品拟合圆心,取产品圆心点,进行定位处理。
抓取手机圆孔拟合圆心,取产品圆心点,进行定位处理。

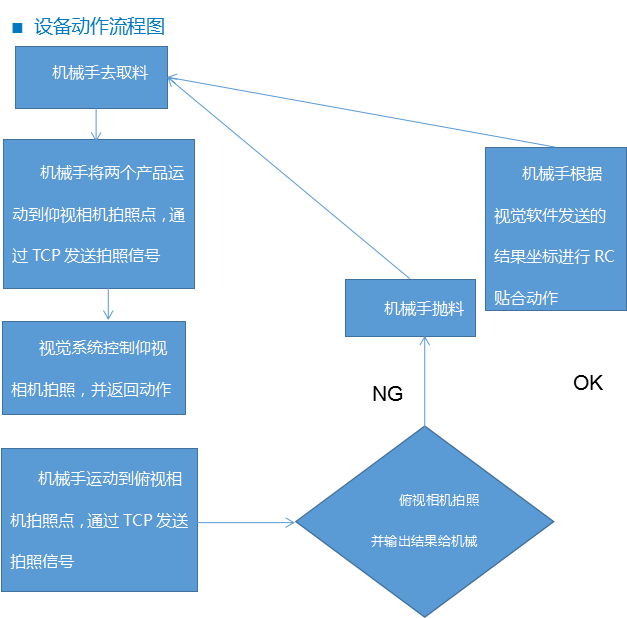

4)设备动作流程:

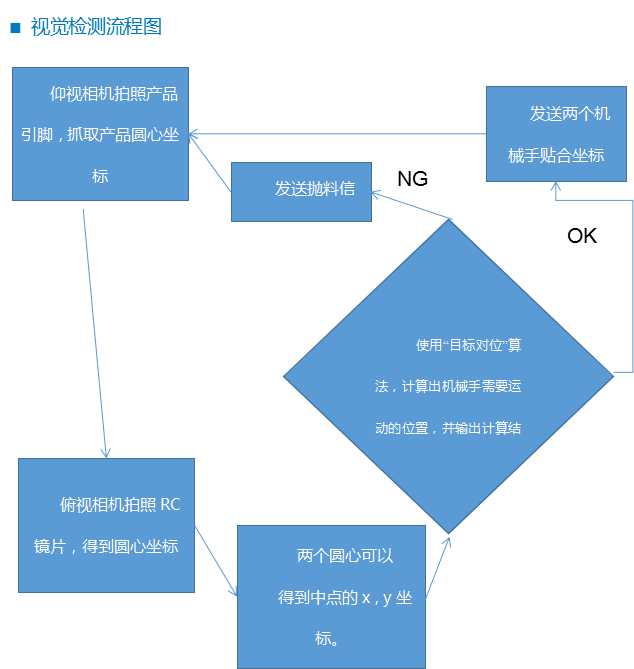

4)视觉检测流程:
