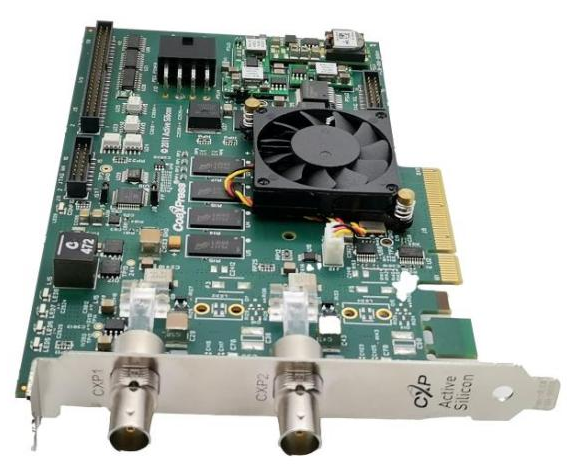

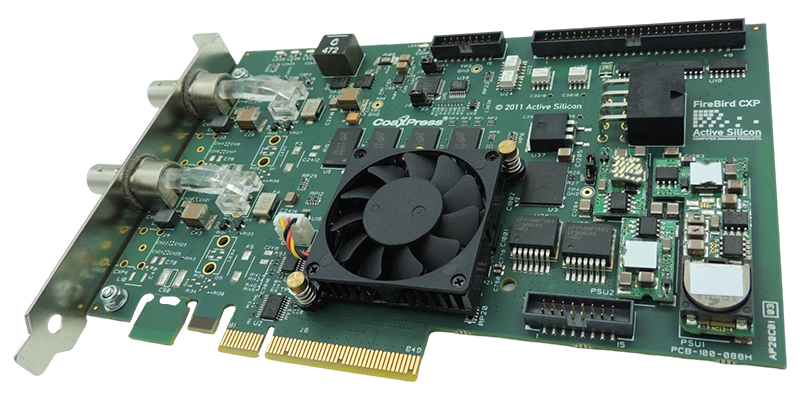

CoaXPress采集卡AS-FBD-2XCXP6-2PE8

产品简介

产品特点：全新CoaXPress2.0芯片，支持最新CoaXPress2.0协议板载FPGA芯片、数据传输速率最高可达50Gb基于RISC技术ActiveDMA

产品型号：CoaXPress采集卡AS-FBD-2XCXP6-2PE8

发布时间：2021-04-14

厂商性质：

访问量：

产品分类

tel-phone

+86-133 3268 7141

article

技术服务

详细介绍在线留言

产品特点：

▲全新CoaXPress2.0芯片，支持最新CoaXPress2.0协议

▲板载FPGA芯片、数据传输速率最高可达50Gb

▲基于RISC技术ActiveDMA引擎、CPU零占用率

▲功能全面的扩展接口、支持POCXP供电

▲支持GenICam， GenTL Producer

适用范围：

★适合中、高电磁干扰应用环境

★需要实时、低延时数据采集场合

★需要高速、长距离数据传输场合

可适配滨松CCD探测器C12300-321、滨松TDI相机C12300-321、滨松TDI探测器C13440-20C、C11440-22C、

C11440-10C、C10000-A01、C10000-801、C8000-30、C8484-XXC、C9100-13、C9100-14、C12741-11、

C9750-XX、C10400-XX、C12450-27FGC-C、C14960-XX、C10650-XX、C12200-321/461、

C12300-321/322/461B、C15400-30-50A、C10800-x-C、C15440-20UP、C14440-20UP、C14120-20P等

产品参数
产品名称	CoaXPress采集卡 / CXP6采集卡
产品型号	AS-FBD-2XCXP6-2PE8
品牌	Active Silicon (英国)
CoaXPress接口	2路BNC接口
CoaXPress协议	CoaXPress（V1.1.1）标准
负载功率	单路支持相机供电（PoCXP）最大至13W
相机个数	1台相机（双路模式）、2台相机（单路模式）
内置缓存	内置512 MB、DDR3缓存。
PCI-E带宽要求	第二代PCI Express 8路，支持最高3.4 Gbytes/sec
I/O 扩展(内置50Pin端子)	支持相机触发，光电编码器，曝光控制及其他扩展功能等： 4路光耦隔离输入/输出、4路TTL（5V逻辑)、4路RS-422输入/输出
I/O 扩展(外置)	/
供电	板载8针PCI Express Graphics (PEG) 插座，可与6针/8针主机PEG供电接口连接（仅当使用采集卡PoCXP功能时需要）。
尺寸	PCB:168mm x 111mm. 总体:187mm x 111mm.
重量	162克
散热	风扇转速自动根据FPGA的温度实现最佳冷却效果及最低噪音水平。
驱动	Windows7、Windows 10、Windows 11、Linux
SDK	兼容GenCam协议、GenTL Producer、支持并提供C++、C#、LabView开发SDK
认证	RoHS、UL、CE
储存温度	-15°C to +70°C。
工作温度	0°C to +60°C (环境条件)。
相对湿度	10% to 90% 非冷凝(工作及储存)
