产品特点: v 支持最新Camera Link 2.1标准 v Camera Link 标准连接器类型(HDR/SDR) v 基于RISC技术Active DMA引擎、CPU零占用率 v 功能全面的扩展接口、支持POCL供电 v 支持GenICam, GenTL Producer |
适用范围: v 适合中、高电磁干扰应用环境 v 需要实时、低延时数据采集场合 v 需要高速、长距离数据传输场合 v 4K线扫相机、8K线扫相机、16K线扫相机等图像采集应用场合 |
产品参数 |
|
产品名称 |
Dalsa CameraLink采集卡 |
产品型号 |

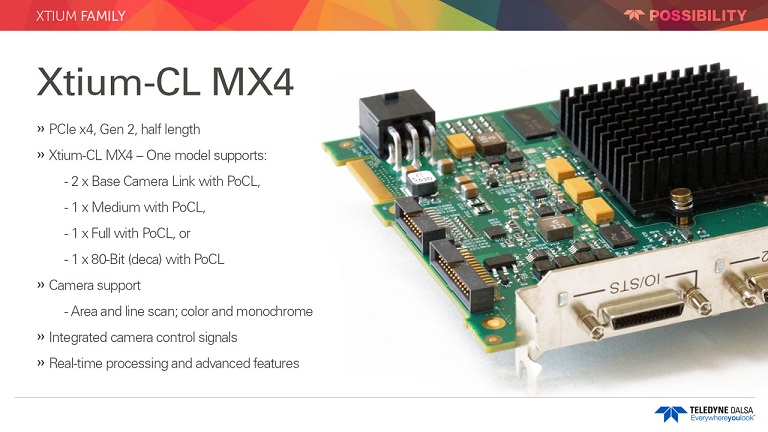

Dalsa Xtium MX4 |
品牌 |
Dalsa (加拿大) |
数据接口 |
2路SDR/HDR (26芯Mini Camera Link接头) |
协议 |
Camera Link(V2.1)标准 |
负载功率 |
单路相机(Base)(最大至4W) |
相机个数 |
1台相机(Deca、Full模式)、2台相机(Base模式) |
内置缓存 |
内置320MB、DDR3缓存 |
PCI-E带宽要求 |
第二代PCI Express 4路,支持最高20 Gbit |
I/O 扩展(内置50Pin端子) |
支持相机触发,光电编码器,曝光控制及其他扩展功能等: 4路光耦隔离输入/输出、4路TTL(5V逻辑)、4路RS-422输入/输出 |
I/O 扩展(外置) |
VGA公头(2路光耦隔离输入、3路TTL(5V逻辑)、2路RS-422输入、1路RS-422输出) |
供电 |
/ |
尺寸 |
PCB:168mm x 111mm.总体:175mm x 111mm. |
重量 |
145克 |
散热 |
风扇转速自动根据FPGA的温度实现最佳冷却效果及最低噪音水平。 |
驱动 |
Windouw7、Windows 10、Windows 11、Linux |
SDK |
兼容GenCam协议、GenTL Producer、支持并提供C++、C#、LabView开发SDK |
认证 |
RoHS、UL、CE |
储存温度 |
-15°C to +85°C。 |
工作温度 |
0°C to +85°C (环境条件)。 |
相对湿度 |
10% to 90% 非冷凝(工作及储存) |
