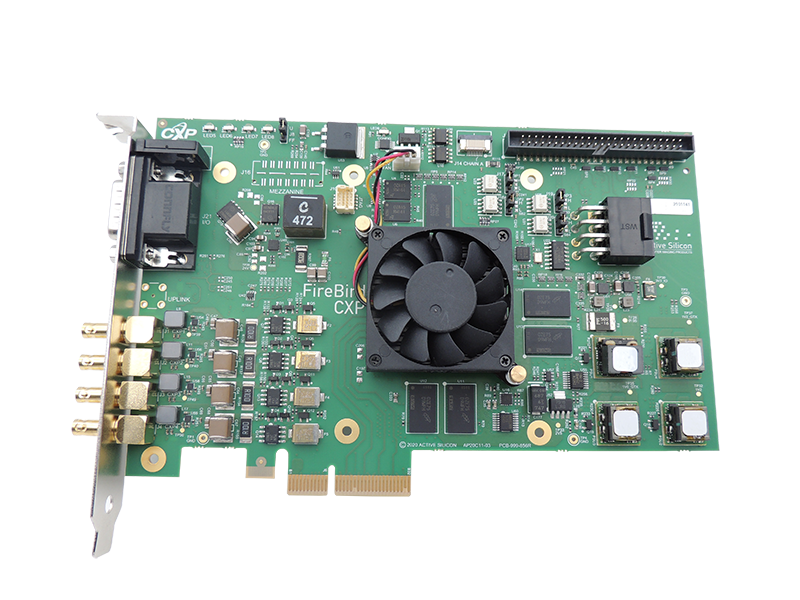

CXP12采集卡AS-FBD-4XCXP12-3PE4

更新:2022/9/2 8:55:34      点击:
  • 品牌:   Active Silicon
  • 型号:   AS-FBD-4XCXP12-3PE8
  • 在线订购
产品介绍

品特点:

全新CoaXPress2.0芯片,支持最新CoaXPress2.0协议

板载FPGA芯片、数据传输速率最高可达50Gb

基于RISC技术ActiveDMA引擎CPU零占用率

功能全面的扩展接口支持POCXP供电

支持GenICam, GenTL Producer

适用范围:

适合中高电磁干扰应用环境

需要实时、低延时数据采集场合

需要高速、长距离数据传输场合

可适配滨松CCD探测器C12300-321、滨松TDI相机C12300-321、滨松TDI探测器C13440-20C、C11440-22C、C11440-10C

C10000-A01、C10000-801、C8000-30、C8484-XXC、C9100-13、C9100-14、C12741-11、C9750-XX、C10400-XX、C12450-27FGC-C、

C14960-XX、C10650-XX、C12200-321/461、C12300-321/322/461B、C15400-30-50A、C10800-x-C、C15440-20UP、C14440-20UP、C14120-20P等

产品参数

产品名称

CoaXPress采集卡 / CXP12采集卡

产品型号

AS-FBD-4XCXP12-3PE4

品牌

Active Silicon (英国)

CoaXPress接口

4路75 Ohm Micro BNC(HD-BNC)接口

CoaXPress协议

4路CoaXPress(V2.0)标准

负载功率

单路支持相机供电(PoCXP)最大至13W

相机个数

1台相机(CXP12或CXP6)、2台相机(CXP12*2或CXP6*2)、1-4台相机(CXP6*1)

内置缓存

最高5 GBytesDDR4缓存。

PCI-E带宽要求

第三代PCI Express 8路,支持最高6.8 Gbit

I/O 扩展(内置50Pin端子)

支持相机触发,光电编码器,曝光控制及其他扩展功能等:

4路光耦隔离输入/输出、4路TTL(5V逻辑)4路RS-422输入/输出

I/O 扩展(外置)

VGA公头(2路光耦隔离输入、3路TTL(5V逻辑)2路RS-422输入、1路RS-422输出)

供电

板载8针PCI Express Graphics (PEG) 插座,可与6针/8针主机PEG供电接口连接

当使用采集卡PoCXP功能时需要)。

尺寸

PCB:168mm x 111mm. 总体:181mm x 111mm.

重量

190

散热

风扇转速自动根据FPGA的温度实现最佳冷却效果及最低噪音水平。

驱动

Windows 10、Windows 11、Linux

SDK

兼容GenCam协议、GenTL Producer、支持并提供C++、C#、LabView开发SDK

认证

RoHS、UL、CE

储存温度

-15°C to +85°C

工作温度

0°C to +60°C (环境条件)

相对湿度

10% to 90% 非冷凝(工作及储存)
